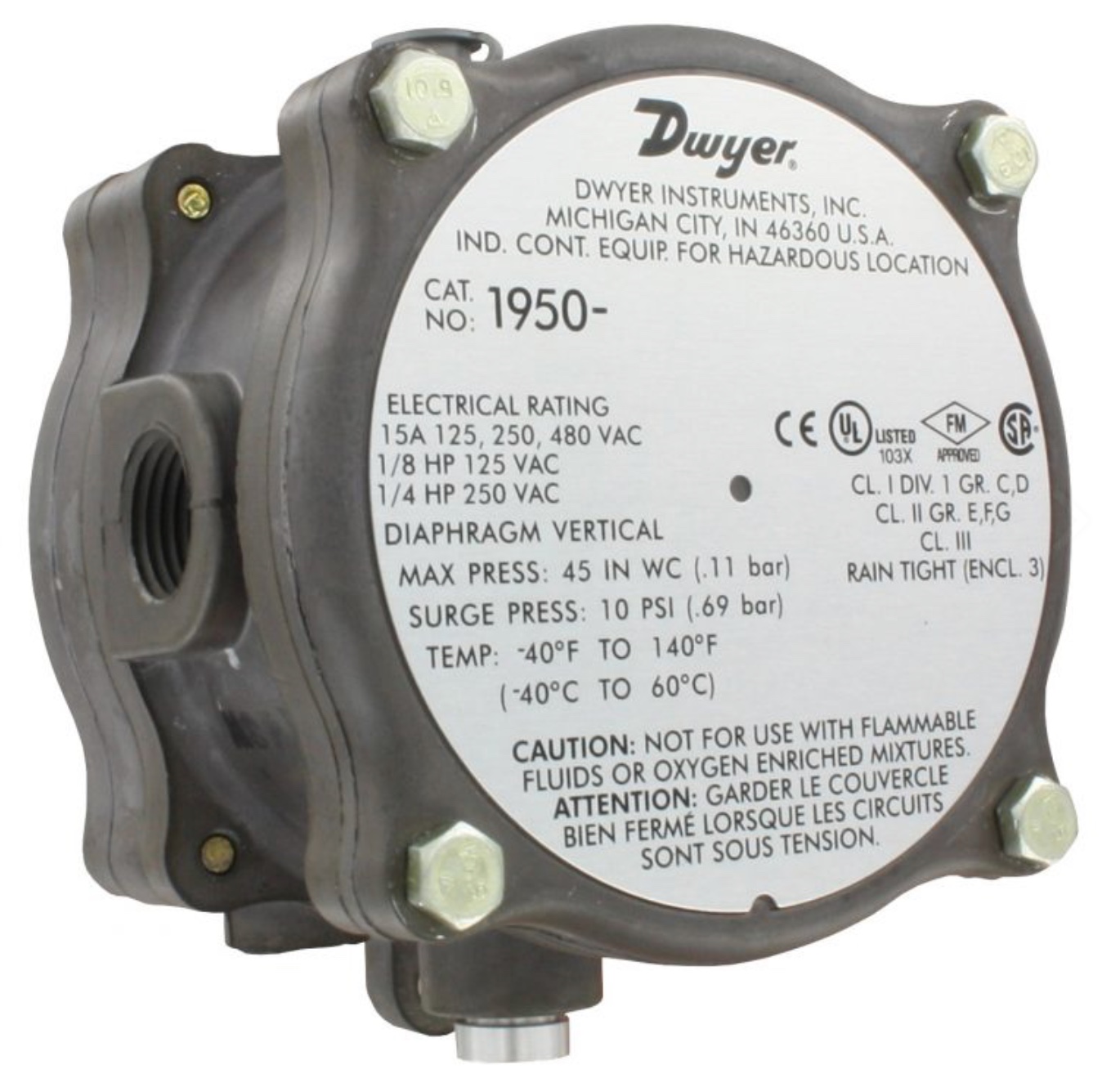

Взрывобезопасное реле дифференциального давления воздуха и газа Exd IP64

Взрывозащищенные контактные реле дифференциального давления серии 1950 отвечают классификации CE, UL и CSA, а также являются FM сертифицированными для использования в опасных средах Class I, Div. 1, Groups C и D, Class II, Groups E, F и G и Class III по NEMA 7 и 9, непроницаемость для дождя, согласно NEMA 3. Защищенность от климатических воздействий обеспечивается дренажной пробкой и крышкой с уплотнительным кольцом. Электрическое подключение легко выполняется посредством снятия передней крышки. Для удобства установки значений срабатывания регулировочный винт расположен вне корпуса.

Предел давления: непрерывно: для 1950 — 0,11 бар; броски: для 1950 — 0,69 бар. Предел температуры: от –40 до 60°С для 1950P-8,15, 25 и 50, от –34,4 до 54,4°С для модели 1950-02. Класс защиты: IP64, NEMA 3, 7 и 9. Тип переключателя: SPDT однополюсный на два направления.

Подключение к процессу: штуцер с внутренней резьбой 1/8 дюйма NPT. Монтажная ориентация: диафрагма в вертикальном положении.

Технические характеристики:

ПРИМЕНЕНИЕ: Воздух и негорючие совместимые газы.
СМАЧИВАЕМЫЕ МАТЕРИАЛЫ: Проконсультируйтесь с заводом-изготовителем
ПРЕДЕЛ ДАВЛЕНИЯ: Непрерывно: для 1950 — 0,11 бар. Броски: для 1950 — 0,69 бар
ПРЕДЕЛ ТЕМПЕРАТУРЫ: от –40 до 60°С для 1950P-8,15, 25 и 50, от –34,4 до 54,4°С для модели 1950-02
ТИП ПЕРЕКЛЮЧАТЕЛЯ: однополюсный перекидной. (SPDT single-pole, double-throw = однополюсный на два направления)
ТРЕБОВАНИЯ К ПИТАНИЮ: 15А при 125, 250, 480 В переменного тока 60 Гц. Резистивный 1/8 HP при 125 В переменного тока, 1/4 H
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ: 3 винтового типа, общее, нормально открытый и нормально закрытый
ПОДКЛЮЧЕНИЕ ДЛЯ ЭКСПЛУАТАЦИИ: Штуцер “мама” с резьбой 1/8 дюйма NPT
МОНТАЖНАЯ ОРИЕНТАЦИЯ: Диафрагма в вертикальном положении
РЕГУЛИРОВКА НУЛЯ И ЧУВСТВИТЕЛЬНОСТИ: посредством регулировочного винта сверху корпуса
УРОВЕНЬ ЗАЩИТЫ: IP64, NEMA 3, 7 и 9

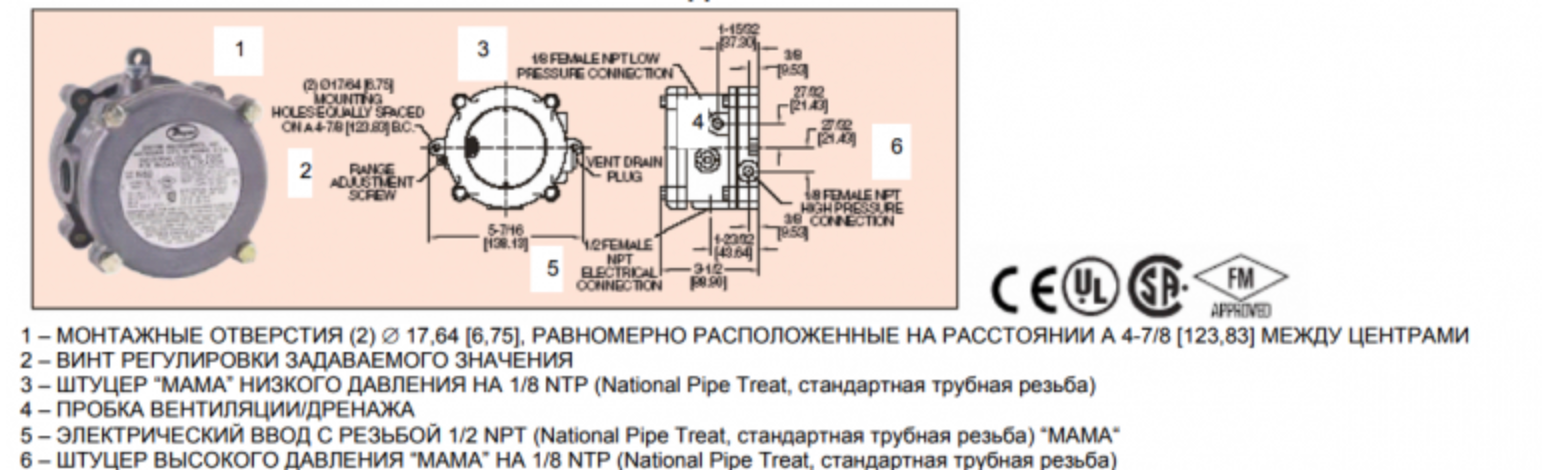

ВЕС: 1,5 кг; модель 1950-02 — 2 кг. Модель 1950-02 отличается и размерами
